4"-6" GALAXY OTOMATİK DİSKLİ FİLTRE SİSTEMLERİ

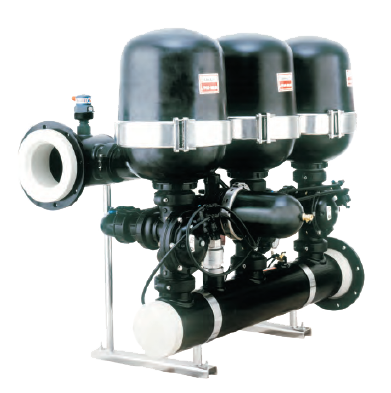

4" ARKAL GALAXY OTOMATİK DİSKLİ FİLTRE
200 m3/h - 3000 m3/h (55 lt/sn - 833 lt/sn)
Bağlantı: 8" - 14".
Debi: 200 - 3000 m3/h (55 - 833 lt/sn).
İşlem: Modüler, Tam Otomatik Ters Yıkamalı Diskli Filtrasyon Sistemi.
Uygulama Alanları: Yüksek debili kuyu, dere, göl, deniz suları, proses suyu, soğutma suyu, ultra filtrasyon ön filtresi olarak,
tarım sulama suyu olarak tüm dünyada kullanılıyor.
Standart Özellikler:
• İstenen boyuttaki katıların hassas filtrasyonu.
• Bakım gerektirmeden uzun süre çalışır.
• Kolay işletme ve özel gereç gerektirmeden kolay bakım.
• Ters yıkama sırasında suyu kesmez.
• Maksimum İşletme Sıcaklığı 60º C.
Ek Özellikler:
• Yüksek debili sular için çok ekonomik bir filtredir.
• Ters yıkaması 15 - 20 saniyedir. Ters yıkama
sırasında az miktarda su atar. SU tasarrufu sağlar.
• Az bakım ister ve yedek filtre elemanı gerekmez.
• Filtre sistemi modülerdir ve kapasite artışına müsaittir.
• Korozyona dayanıklı malzemeler ile imal edildiğinden
deniz suyunda kullanılır.
 |
| Teknik Bilgiler | 3 Birim | 4 Birim | 5 Birim | 6 Birim |
|---|---|---|---|---|
| Maksimum İşletme Basıncı | 10 bar | 10 bar | 10 bar | 10 bar |
| En Az Ters Yıkama Suyu Basıncı | 2.8 bar | 2.8 bar | 2.8 bar | 2.8 bar |
| Maks.Debi (100 - 400 mikron) | 300 m3/h | 400 m3/h | 500 m3/h | 600 m3/h |
| Maks.Debi (55 mikron) | 170 m3/h | 225 m3/h | 280 m3/h | 335 m3/h |
| Maks.Debi (20 mikron) | ---- | ---- | 140 m3/h | 170 m3/h |
| Filtre Yüzeyi | 13.200 cm² | 17.600 cm² | 22.000 cm² | 26.400 cm² |
| Filtre Uzunluğu - L | 1.450 mm | 1.950 mm | 2.450 mm | 1.450 mm |
| Filtre Yüksekliği - H | 1.410 mm | 1.410 mm | 1.410 mm | 1.410 mm |
| Filtre Sistemi Genişliği | 830 mm | 900 mm | 900 mm | 1.450 mm |
| Ağırlık (çelik kolektörlü) | 240 kg | 311 kg | 380 kg | 469 kg |
| Ağırlık (sentetik kolektörlü) | 290 kg | 370 kg | 485 kg | 610 kg |
| Standart Kolektör | 8" | 10" | 10" | 12" |
Not: Filtre sisteminin kolektör yapısı ihtiyaca göre: Sentetik (polipropilen), epoksi kaplamalı çelik, paslanmaz çelik yapılabilir.

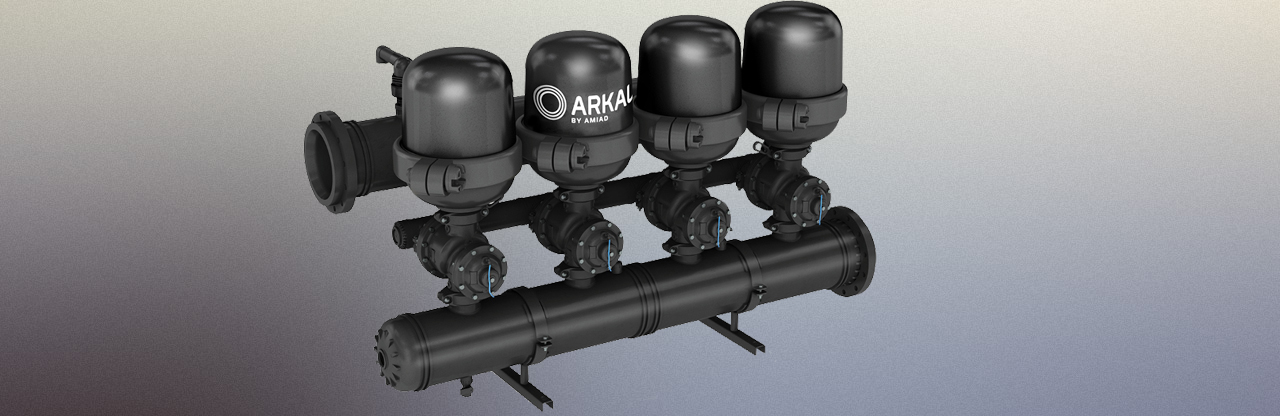

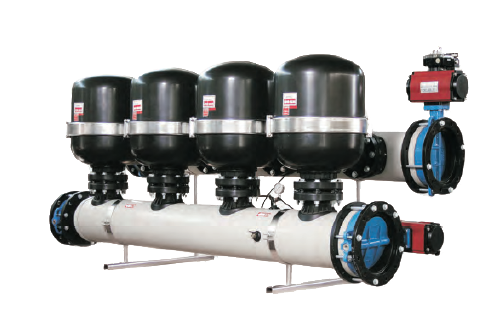

6" ARKAL GALAXY OTOMATİK DİSKLİ FİLTRE
200 m3/h - 3000 m3/h (55 lt/sn - 833 lt/sn)
Bağlantı: 6" modüller, beraber ters yıkanan filtre gruplarıdır.
Bir modüldeki Galaxy filtre sayısı debiye göre tasarlanır ve filtre sayısı
2-12 adet filtre arası değişir, boru bağlantı çapları 8" - 20" arası değişir.
Debi: 800 - 40.000 m3/h (220 lt/sn - 11 m3/sn).
İşlem: Modüler, Tam Otomatik Ters Yıkamalı Diskli Filtrasyon Sistemi.
Uygulama Alanları: Yüksek debili kuyu, dere, göl, deniz suları,
proses suyu, soğutma suyu, ultra filtrasyon ön filtresi olarak,
tarım sulama suyu.
Standart Özellikler:
• İstenen boyuttaki katıların hassas filtrasyonu.
• Bakım gerektirmeden uzun süre çalışır.
• Kolay işletme ve özel gereç gerektirmeden kolay bakım.
• NSF 61 standartlarına sahiptir.
• Ters yıkama sırasında suyu kesmez.
• Maksimum İşletme Sıcaklığı 60º C.
Ek Özellikler:
Yüksek debili sular için çok ekonomik bir filtredir.
• Ters yıkaması 15 - 20 saniyedir. Ters yıkama
sırasında az miktarda su atar. SU tasarrufu sağlar.
• Az bakım ister ve yedek filtre elemanı gerekmez.
• Korozyona dayanıklı malzemeler ile imal edildiğinden deniz suyunda kullanılır.
 |
| Teknik Bilgiler | 4 Modüllü | 5 Modüllü | 6 Modüllü | 7 Modüllü | 8 Modüllü |
|---|---|---|---|---|---|
| Maksimum İşletme Basıncı | 8bar | 8 bar | 8 bar | 8 bar | 8 bar |
| En Az Ters Yıkama Suyu Basıncı | 2.8 bar | 2.8 bar | 2.8 bar | 2.8 bar | 2.8 bar |
| Maks.Debi (100 - 400 mikron) | 3.120 m3/h | 3.900 m3/h | 4.680 m3/h | 5.460 m3/h | 6.240 m3/h |
| Maks.Debi (70 mikron) | 2.208 m3/h | 2.760 m3/h | 3.312 m3/h | 3.864 m3/h | 4.416 m3/h |
| Maks.Debi (55 mikron) | 1.920 m3/h | 2.400 m3/h | 2.880 m3/h | 3.360 m3/h | 3.840 m3/h |
| Maks.Debi (20 mikron) | 960 m3/h | 1.200 m3/h | 1.440 m3/h | 1.680 m3/h | 1.920 m3/h |
| Filtre Yüzeyi | 168.960 cm² | 211.200 cm² | 253.440 cm² | 295.680 cm² | 337.920 cm² |
| Filtre Uzunluğu - L | 9.50 m | 11.50 m | 13.50 m | 15.50 m | 17.50 m |
| Sistem Genişliği - W | 4.50 m | 4.50 m | 4.50 m | 4.50 m | 4.50 m |
| Filtre Yüksekliği - H | 1.50 m | 1.50 m | 1.50 m | 1.50 m | 1.50 m |
| Standart Kolektör (6 x 6") modül | 12" | 12" | 12" | 12" |
• Modüler ARKAL 6" GALAXY Model birimlerin içinde 8 adet diskli filtre birimi bulunur
ve 100 mikron hassasiyetindeki diskler içeren bir birim 160 m3/h ( 44 lt/sn ) debide
suyu filtreler.
• ARKAL 6" GALAXY Model filtre, Patentli "Spin Klin®" otomatik ters yıkama tekniği ile çalışır. Bir filtre birimi veya filtre grubu ters yıkanırken diğer birimler suyu filtrelemeye devam eder ve su akışı kesilmez, dolayısı ile yedek filtre gerekmez.
• Tamamen sentetik PP - Polipropilen malzemeler ile imal edilen ARKAL 6" GALAXY
Model filtre sistemleri Deniz Suyunun ve Korozif Suların filtrasyonunda da kullanılır.

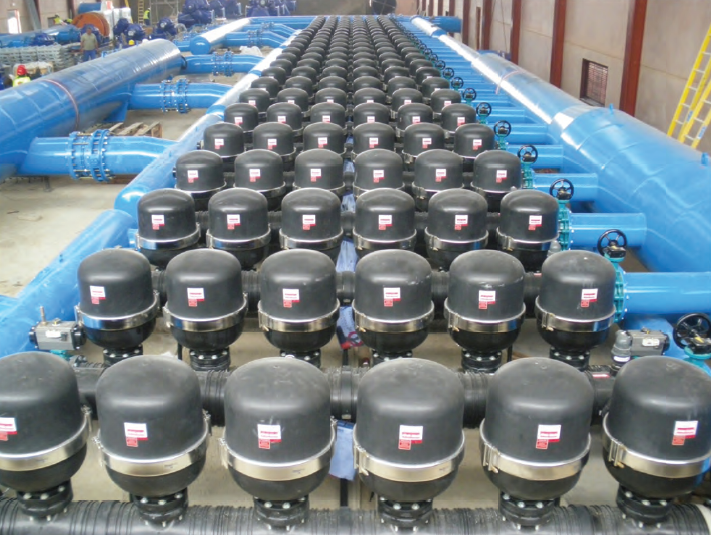

6" Galaxy ile Tarımsal Sulama Filtrasyonu Sistemi 23.000 m3/h (6.4 m3/sn), 130 mikron - İspanya
